LPCVD （ Low Pressure Chemical Vapor Deposition ），低壓化學氣相沉積。在芯片制造中，低壓化學氣相沉積（LPCVD）廣泛應用于創建各種薄膜，這些薄膜有不同的用途。LPCVD可以用來沉積氧化硅和氮化硅；也可以用來制造摻雜薄膜，以改變硅的導電性。

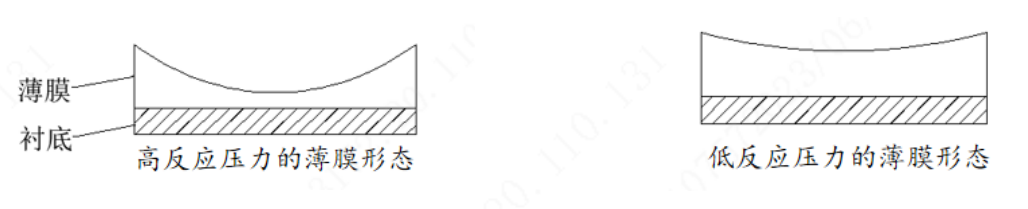

為什么使用低壓條件：壓力越低，Wafer內的uniformity越好。因?yàn)閴毫Ω叩臈l件下，反應氣體在wafer中間部位不容易擴散，壓力低的條件下反應氣體能足夠的自由移動擴散。
返回上一頁

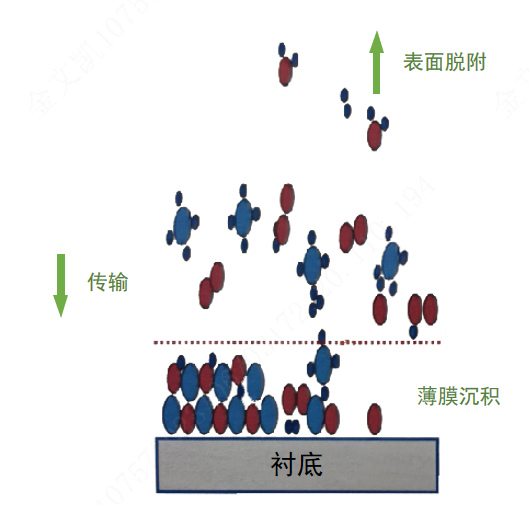

LPCVD沉積原理：
1.反應氣體流入：使反應氣體流入Tube，此時Tube內部應該是反應所需的低壓狀態，通常為0.25-1Torr；
2.反應物在表面?zhèn)魉停涸诘蛪籂顟B(tài)下，反應物可以在Wafer表面自由移動；
3.反應物在基板表面附著；
4.反應物受熱在Wafer表面發生化學反應得到生成物；
5.反應生成物以外的氣體從表面脫離排走；
6反應生成物在表面累積形成film。
1.反應氣體流入：使反應氣體流入Tube，此時Tube內部應該是反應所需的低壓狀態，通常為0.25-1Torr；
2.反應物在表面?zhèn)魉停涸诘蛪籂顟B(tài)下，反應物可以在Wafer表面自由移動；
3.反應物在基板表面附著；
4.反應物受熱在Wafer表面發生化學反應得到生成物；
5.反應生成物以外的氣體從表面脫離排走；
6反應生成物在表面累積形成film。
LPCVD機臺分為立式與臥式。立式和臥式LPCVD是根據爐膛的方向或者稱之為基片的放置方向而命名的兩種常見的低壓化學氣相沉積（LPCVD）系統。這兩種系統的主要區別在于基板的放置方式和氣體的流動方式。在整個 20 世紀后期，許多 LPCVD 工藝都是在臥式熱壁管式反應器中進行的，現在主要是立式爐。

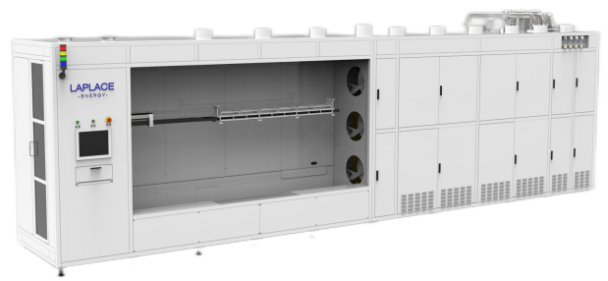

臥式LPCVD機臺

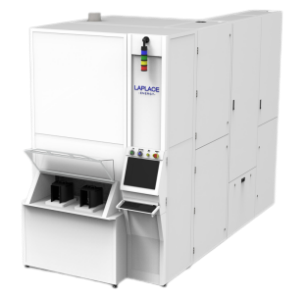

立式LPCVD機臺
拉普拉斯半導體LPCVD系列機臺
為什么使用低壓條件：壓力越低，Wafer內的uniformity越好。因?yàn)閴毫Ω叩臈l件下，反應氣體在wafer中間部位不容易擴散，壓力低的條件下反應氣體能足夠的自由移動擴散。
